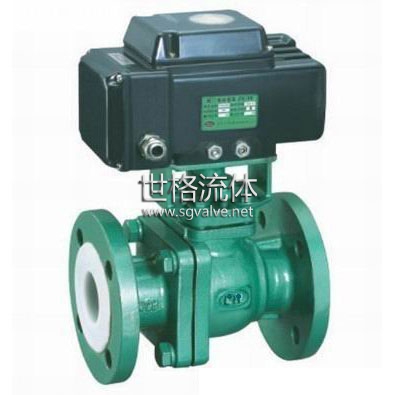

電動襯氟球閥由YX系列電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。電動襯氟球閥執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。
1、 耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力
型 式： 直通兩分式鑄造球閥
公稱通徑： DN15～200mm
公稱壓力： PN1.0、1.6MPa (ANSI 150Lb)
連接形式： 法蘭連接 JB/T79-94(ANSI16.5)
材 料： ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
上 閥 蓋： 與閥體一起鑄造
填 料： 聚四氟乙烯
介質溫度：-20～+150℃
閥芯形式： 球型閥芯
流量特性： 快開特性
閥 座： 聚四氟乙烯
材 料： ZG230-450襯F46、ZG1Cr18Ni9TI襯F46
閥芯轉角： 90°
| 項目類型 | JT-05 | JT-10 | JT-20 | JT-40 | JT-60 | JT-100 | JT-200 |
|---|---|---|---|---|---|---|---|
| 輸出力矩 | 50N.M | 100 N.M | 200 N.M | 400 N.M | 600 N.M | 1000 N.M | 2000 N.M |
| 動作范圍 | 0～90° | ||||||
| 額定電流 | 0.15A | 0.3A | 0.45A | 0.7A | 0.7A | 0.85A | 0.85A |
| 絕緣電阻 | 100M/DC500V | ||||||
| 電源 | AC110/220/380V DC24V | ||||||
| 電機功率 | 8W/E | 23 W/E | 45 W/E | 90 W/E | 90 W/E | 120 W/E | 120 W/E |
| 選配閥門 | 15-25 | 15-65 | 80-100 | 100-125 | 125-150 | 150-200 | 200-250 |
| 執行器重量 | 2.6Kg | 4.2 Kg | 7.9 Kg | 8.7 Kg | 9 Kg | 14.7 Kg | 15 Kg |
所配閥門壓力為1.6MPa
| 公稱通徑 | 標準值 | 參考值 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-￠d | L1 | H |
| PN1.6(MPa) | ||||||||||
| 15 | 1/2 | 140/130 | 95 | 65 | 45 | 2 | 14 | 4-￠14 | 231 | 350 |
| 20 | 3/4 | 140/130 | 105 | 75 | 55 | 2 | 16 | 4-￠14 | 231 | 370 |
| 25 | 1 | 150/1340 | 115 | 85 | 65 | 2 | 16 | 4-￠14 | 231 | 375 |
| 32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-￠18 | 231 | 385 |
| 40 | 11/2 | 180/165 | 145 | 110 | 85 | 3 | 18 | 4-￠18 | 231 | 390 |
| 50 | 2 | 200/203 | 160 | 125 | 100 | 3 | 20 | 4-￠18 | 231 | 435 |
| 65 | 21/2 | 220/222 | 180 | 145 | 120 | 3 | 20 | 4-￠18 | 261 | 460 |
| 80 | 3 | 250/241 | 195 | 160 | 135 | 3 | 22 | 4-￠18 | 261 | 465 |
| 100 | 4 | 280/305 | 215 | 180 | 155 | 3 | 24 | 8-￠18 | 285 | 612 |
| 125 | 5 | 320/356 | 245 | 210 | 185 | 3 | 26 | 8-￠18 | 285 | 625 |
| 150 | 6 | 360/394 | 280 | 240 | 210 | 3 | 28 | 8-￠23 | 325 | 700 |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 8-￠23 | 325 | 740 |
