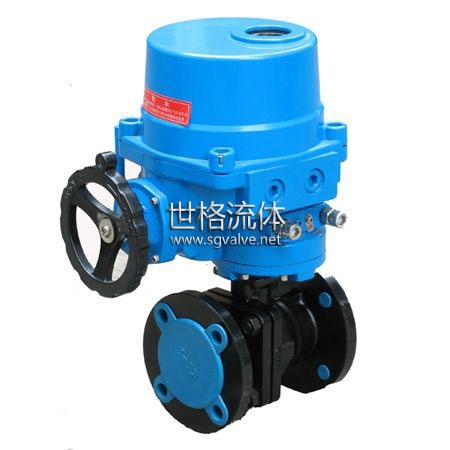

電動法蘭球閥

口徑：
特點：

電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。

產品特性
規格參數
常見問題

用　　途>
電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。配用HQ/TQ電動執行器引配歐洲技術、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

技術參數

公稱通徑DN(mm)	DN15～DN400
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯(常溫)、特制PPL(高溫)

主要外形尺寸

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	D	D1	D2	b	f	n-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25

訂貨須知　1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
