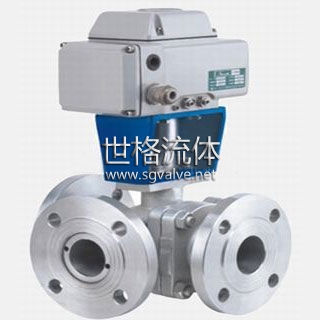

Q944F/Q945F電動三通球閥
口徑：
特點：
電動三通球閥可分為L形和T形，L形（Q944F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q945F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。
概述：
電動三通球閥可分為L形和T形，L形（Q944F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q945F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
| |
|
一電動球閥性能參數
|
試驗壓力
|
公稱壓力（Mpa）
|
|
Mpa
|
1.6
|
2.5
|
4.0
|
CL150
|
JIS10K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
3.2
|
2.4
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
2.2
|
1.5
|
|
氣密試驗
|
0.5-0.7
|
|
工作溫度
|
PTFE≤180℃ PPL≤300℃
|
|
適用溫度
|
C：水、油、氣；P：硝酸類；R：醋酸類
|
|
|
|
二、主要零件材料
|
閥體、閥蓋
|
WCB、CF8
|
|
球體
|
WCB+Hcr、CF8
|
|
閥桿
|
2Cr13、CF8
|
|
閥座
|
PTFE
|
|
填料
|
PTFE
|
三、主要外形尺寸
|
公稱壓力
|
公稱通徑
|
L
|
L1
|
H
|
W
|
重量（kg)
|
|
Mpa
|
mm
|
in
|
mm
|
mm
|
mm
|
mm
|
1.6
|
2.5
|
4.0
|
CL150
|
JIS10K
|
|
1.6
2.5
4.0
CL150
JIS10K
|
15
|
1/2
|
130
|
65
|
62
|
100
|
2.5
|
3.0
|
3.5
|
2.5
|
2.5
|
|
20
|
3/4
|
150
|
75
|
68
|
160
|
3.0
|
3.5
|
4.5
|
3.0
|
3.6
|
|
25
|
1
|
160
|
80
|
75
|
160
|
4.8
|
5.0
|
6
|
5.0
|
5.0
|
|
32
|
1 1/4
|
180
|
90
|
85
|
200
|
6.5
|
7
|
8.5
|
7
|
7
|
|
40
|
1 1/2
|
200
|
100
|
95
|
200
|
8.5
|
9
|
10.5
|
9
|
9
|
|
50
|
2
|
230
|
115
|
110
|
250
|
11
|
12
|
14
|
12
|
11
|
|
65
|
2 1/2
|
290
|
145
|
130
|
300
|
15
|
17
|
20
|
16
|
16
|
|
80
|
3
|
310
|
155
|
155
|
400
|
21
|
22
|
32
|
21
|
22
|
|
100
|
4
|
350
|
175
|
180
|
500
|
33
|
36
|
50
|
36
|
36
|
|
125
|
5
|
400
|
200
|
250
|
600
|
65
|
70
|
80
|
68
|
70
|
|
150
|
6
|
480
|
240
|
275
|
800
|
103
|
110
|
120
|
105
|
105
|
|
200
|
8
|
580
|
290
|
325
|
1000
|
152
|
168
|
180
|
160
|
160
|
|
