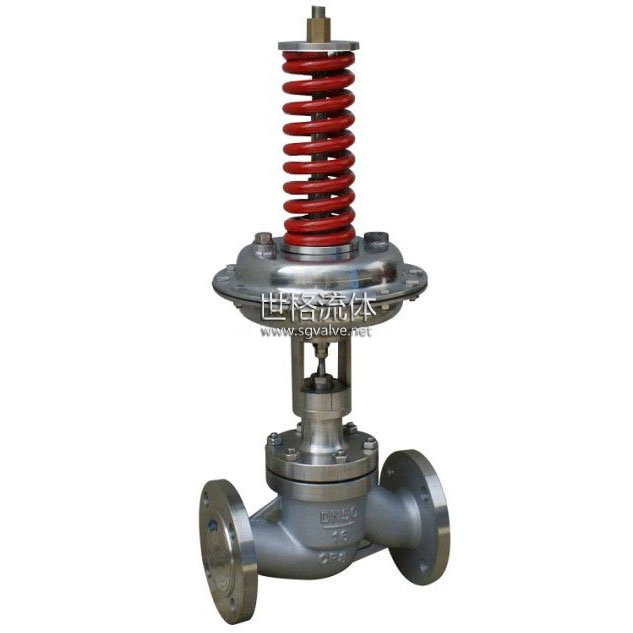

ZZYP型自力式壓力調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按預定設定設定值，進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控制系統。
自力式調節閥概述:
ZZYP型自力式壓力調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按預定設定設定值，進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控制系統。該產品由于無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供暖及無外界供電、供氣且又需控制蒸汽壓力的場合。據國外報道，城市供熱、供暖系統采用該產品，節能效率比以前提高 30%-40% ，效果顯著。
ZZYP自力式調節閥特點:
無需外加驅動能源的節能型自控系統，設備費用低，適用于爆炸性環境； 結構簡單，維護工作量小；設定點可調且范圍寬，便于用戶在設定范圍內連續調整；膜片式執行機械較氣缸式機構檢測精度高，動作靈敏；閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。
ZZYP自力式調節閥主要零件材料
閥體：ZG230-450、ZG1Cr18 Ni9Ti 、ZGCr18 Ni12Mo2Ti
閥芯：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
閥座：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
閥桿：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼
填料：丁腈、乙炳、氟、耐油橡膠
|
ZZYP自力式調節閥主要技術參數
|
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數（KV）
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
額定行程（mm）
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
|
公稱壓力PN(Mpa)
|
1.6、4.0、6.4
|
|
壓力調節范圍（MP a）
|
15～50 40～80 60～100 80～140 120～180 160～220 200～260
240～300 280～350 330～400 380～450 430～500 480～560 540～620
600～700 680～800 780～900 880～1000 980～1500 1000～2500
|
|
流量特性（℃）
|
快開
|
|
調節精度（％）
|
±5
|
|
使用溫度（℃）
|
≤350
|
|
允許泄漏量
|
硬密封（1/h）
|
單座：≤10ˉ4閥額定容量（IV級）；雙座、套筒：≤5×10ˉ3閥額定容量（II級）
|
|
軟密封（m1/h）
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.10
|
16.0
|
|
減壓比
|
最大
|
10
|
|
最小
|
1.25
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ZZYP自力式調節閥訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件
